正弦规详细内容介绍
正弦规又名正弦尺，利用正弦定义测量角度和锥度等的量规。

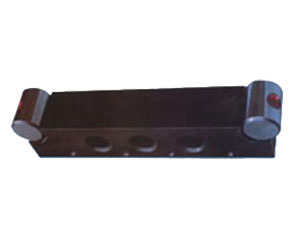

正弦规主要由一钢制长方体和固定在其两端的两个相同直径的钢圆柱体组成。两圆柱的轴心线距离L一般为100毫米或 200毫米。在直角三角形中，sinα＝H/L，式中H为量块组尺寸，按被测角度的公称角度算得。根据测微仪在两端的示值之差可求得被测角度的误差。正弦规在测量小于30度的角度时，可达3〃～5〃。
正弦规是配合使用量块按正弦原理组成标准角，用以在水平方向按微差比较方式测量工件角度和内、外锥体的一种精密量仪。
正弦规的应用：正弦规的上表面为工作面，在正弦规主体1下方固定有两个直径相等且互相平行的圆柱体正弦规母线的公切面与上工作面平行。在主体侧面和前面分别装有可供被测件定位用的挡板前挡板，挡板分别垂直和平行于两圆柱的轴心线。
正弦规按正弦原理工作，即在平板工作面与正弦规一侧的圆柱之间安放一组尺寸为H的量块，使正弦规工作面相对于平板工作面的倾斜角度α等于被测角(锥)度的公称值。量块尺寸H由下式决定sinα=H/L
正弦规的精度有0级和1级两种。
规格： 100×25 200×40 200×150 （mm）
